Исполнитель Чертежник

Проверка знаний Тест: Координаты на плоскости.
Исходное положение пера исполнителя Чертежник: поднято и находится над точкой (0, 0). В таком же положении должно быть перо после выполнения программы.
Основные команды исполнителя Чертежник:
ToPoint(x,y)— переместить перо исполнителя Чертежник в точку (х, у);
PenUp — поднять перо исполнителя Чертежник;
PenDown — опустить перо исполнителя Чертежник.

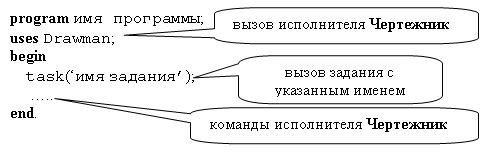

Для вызова задания для исполнителя Чертежник используется следующий шаблон программы:
Рисунок 2.
Program имя программы; - заголовок программы.
Здесь имя программы — любая последовательность латинских букв и цифр, начинающаяся с буквы. Буквой считается также символ подчеркивания "_". Примеры имен программ: X, Primer_l, Num5, Rob. Имя программы не может совпадать с именем исполнителя Drawman и именем его любой команды.
Программа состоит из отдельных команд. В одной строчке можно записывать несколько команд. Команды отделяются друг от друга сим «точка с запятой» («;»). Программа заканчивается символом «точка» («.»). Команды размещаются в программе между словами begin ... end.
Команда uses Drawman; вызывает исполнителя Чертежник. После этого в программе можно использовать команды исполнителя Чертежник.
В команде Task указывается имя задания. При вызове этого задания на экране отображается координатная плоскость, на которой предстоит работать исполнителю Чертежник, и условие задачи. Далее мы должны написать программу решения задачи, ввести программу в компьютер и выполнить ее. Если получено неверное решение, в программу следует внести изменения и вновь выполнить ее в виде рисунка, изображенного красным цветом.
Рисунок 3.

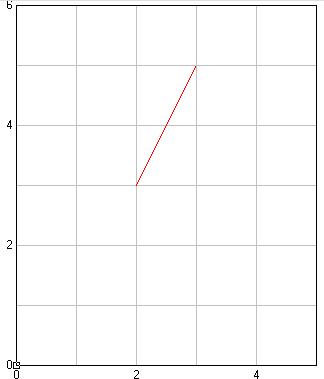

Пример 1. Написать программу получения изображения, представленного на рисунке 3 (задача ' a1') с помощью исполнителя Чертежник.
Решение:
Вначале запишем алгоритм решения задачи на русском языке. Затем для каждой команды этого алгоритма выберем соответствующую команду исполнителя Чертежник.

Запись алгоритма на русском языке Текст программы

Заголовок программы;

вызов исп. Чертежник;

начало программы;

вызов задания;

1)переместить перо в точку (2,3);

2)опустить перо;

3)переместить перо в точку (3,5);

4)поднять перо;

5) переместить перо в точку (0,0).

program pr1;
   uses Drawman;
   begin
      Task('a1');
      ToPoint(2,3);
      PenDown;
      ToPoint(3,5);
      PenUp;
      ToPoint(0,0);
   end.

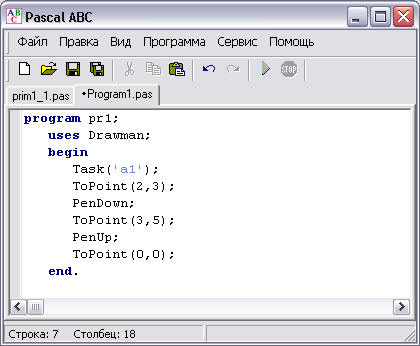

Введем эту программу в компьютер (рис. 4).
Рисунок 4.

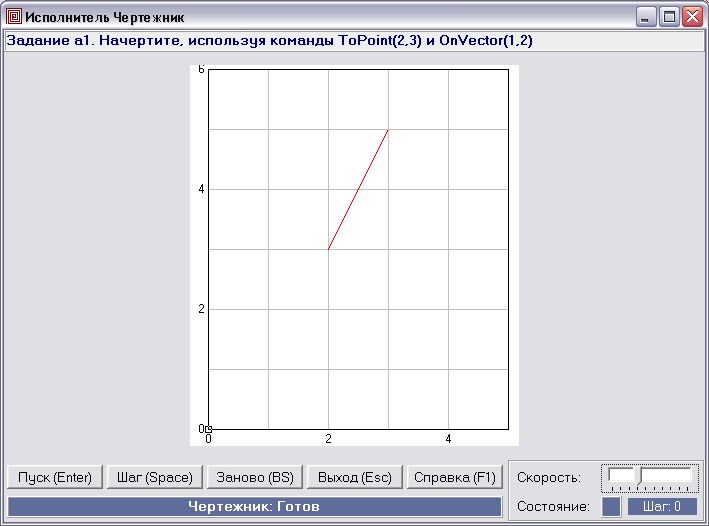

Для выполнения программы выберем команды ПрограммаàВыполнить (F9 или кнопка на панели инструментов). Откроется окно исполнителя Чертежник (рис. 5).

Рисунок 5.
С помощью меню в нижней части окна или соответствующих клавиш на клавиатуре можно выполнить программу целиком, по шагам, повторно, выйти из окна исполнителя, получить справку по командам исполнителя Чертежник.

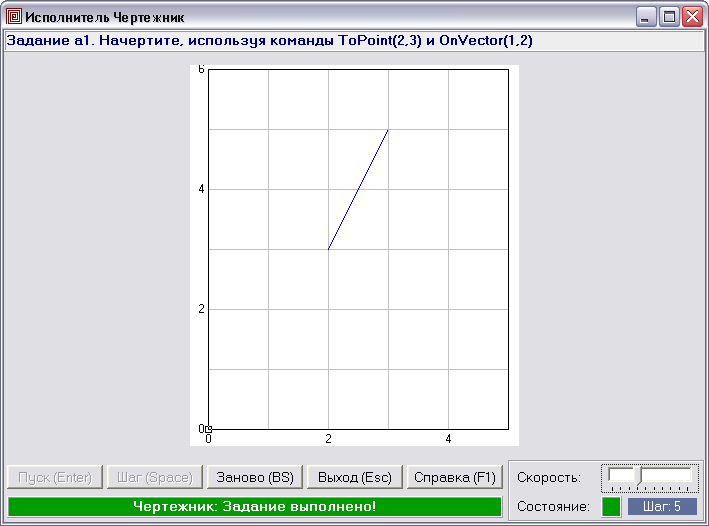

После завершения работы программы окно исполнителя примет вид. как на рисунке 6.

Рисунок 6.
При работе в системе программирования Pascal ABC в процессе выполнения программы могут возникнуть ошибки. Ошибка может оказаться на месте нахождения курсора или в предыдущей строке.
Задачи для самостоятельного решения

Составьте программы решения задач с помощью исполнителя Чертежник и выполните их в системе программирования Pascal ABC:

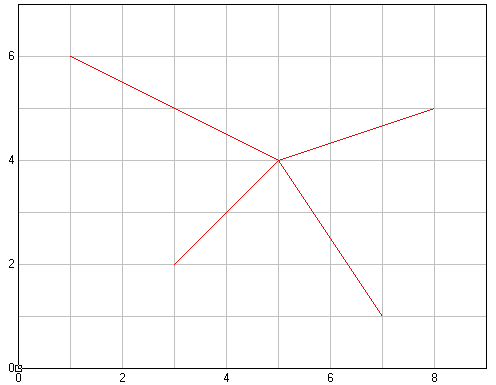

1) Task'a2'

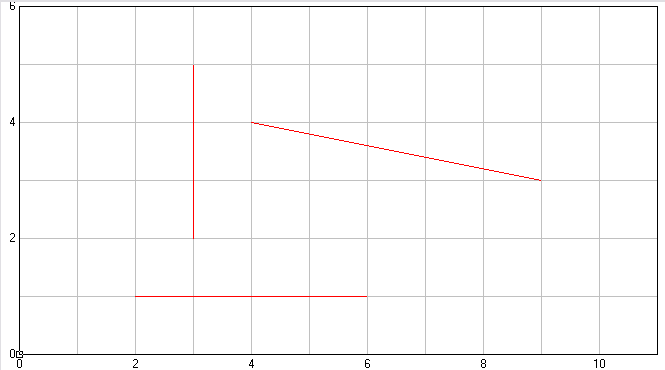

2) Task'a3'

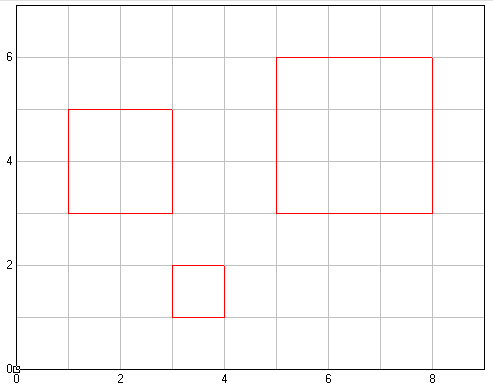

3) Task'a4'

Проверка знаний Тест: Знакомство с исполнителем Чертежник.
